FDZ 系列防水防尘防腐断路器

产品特性
◆工程塑料外壳采用玻璃纤维增强不饱和聚酯树脂材料，通过模具压制而成，外形美观。具有抗老化，不变形、抗冲击、耐腐蚀等优点；
◆本系列产品适用于交流 50Hz，电压至 380V 以下，直流至 220V 以下，电流 250A 以内的电路中；
◆所有外露紧固件均采用不锈钢材质，密封件采用硅橡胶，耐油、耐酸、耐碱、耐高温；
◆本系列产品具有过载，短路保护功能，可根据要求加装漏电等附件及分励脱扣器等保护装置；
◆工程塑料外壳采用迷宫式防水结构，具有良好的防水、防尘性能；
◆可带漏电保护、分励脱扣等功能；
◆抗强酸、强碱、盐、海水、氨腐蚀；
◆防护等级高达 IP65；
◆立式安装可配对应的安装支架，户外使用可配防雨罩（需要时请注明）。
环境用途
◆环境温度 -25℃至 55℃；
◆安装海拔高度不超过 2000m；
◆强酸、强碱、盐、氨、氯离子腐蚀、多水、多尘、多潮湿等环境；
◆广泛应用于石油、化工、食品、制药、军工、仓储等工厂企业。
定货须知
◆按照型号含义中的规则逐条进行选择、有特殊要求请注明；
◆电缆布线（钢管布线请注明）。

型号含义

技术参数

◆额定电压：220V/380V；

◆额定电流：≤ 250A；

◆防护等级：IP65（户外使用可另配装防雨罩）

◆内装元件：iC65、DZ47 系列小型断路器；CM1、NSX 系列塑壳断路器

◆极数：1P、2P、3P、4P、1PL、2PL、3PL、4PL；

◆防腐等级：WF2（户外防强腐，不要求不注）；

◆电缆引入装置规格：G1/2"-G3"（有特殊要求请注明）；

◆适用电缆外径：φ6.5-φ55mm。

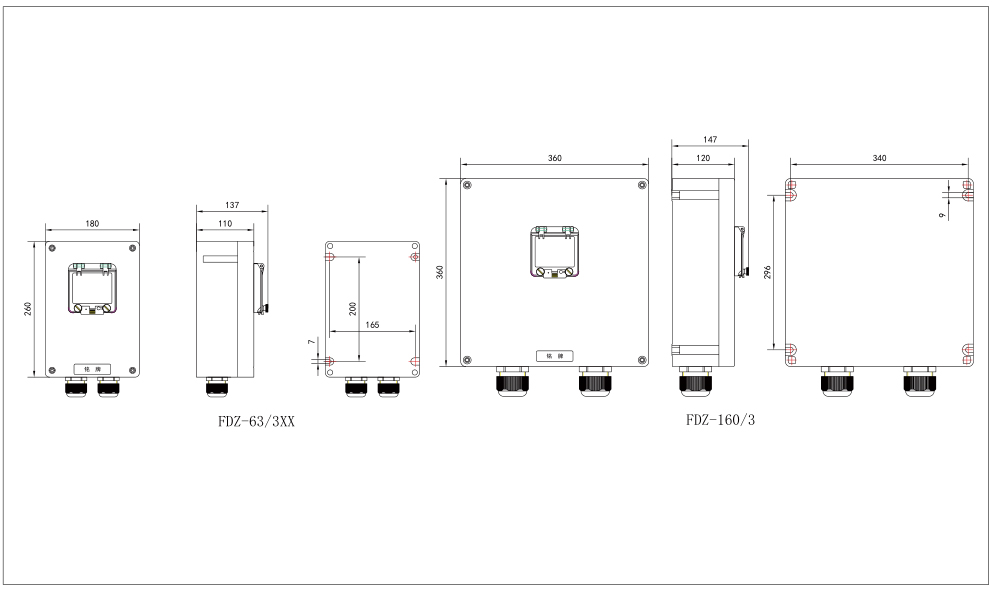

外型图示及安装
